Hệ thống khí nén công nghiệp gồm những gì? Sơ đồ và chức năng

Hệ thống khí nén công nghiệp là tập hợp các thiết bị có nhiệm vụ tạo khí nén, làm mát, xử lý, lưu trữ và phân phối khí đến máy móc hoặc dây chuyền sản xuất. Một hệ thống hoàn chỉnh không chỉ có máy nén khí mà thường bao gồm máy nén, bộ làm mát sau nén, thiết bị tách nước, bình chứa khí, máy sấy khí, bộ lọc, đường ống, hệ thống điều khiển và các điểm sử dụng khí. Vì vậy, một máy nén có công suất đủ lớn chưa đồng nghĩa nhà máy sẽ có một hệ thống vận hành tốt. Nếu bình chứa quá nhỏ, thiết bị xử lý tạo tổn thất áp lớn, đường ống không phù hợp hoặc nhu cầu khí tại các thời điểm khác nhau chưa được tính đúng, nhà máy vẫn có thể gặp tình trạng tụt áp, thiếu khí hoặc tiêu thụ năng lượng không hợp lý.

Tóm tắt nhanh: Một hệ thống khí nén công nghiệp có thể được hiểu theo chuỗi: Tạo khí → Làm mát → Lưu trữ → Xử lý → Phân phối → Sử dụng. Khi thiết kế, cần tính đồng thời lưu lượng, áp suất, chất lượng khí, khả năng lưu trữ, tổn thất áp và chế độ vận hành của nhà máy.

Hệ thống khí nén công nghiệp là gì?

Về mặt chức năng, hệ thống khí nén có thể chia thành hai phần lớn: phía nguồn cấp và phía sử dụng. Phía nguồn cấp gồm máy nén, thiết bị làm mát, xử lý khí, bình chứa và hệ thống điều khiển. Phía sử dụng gồm mạng đường ống, thiết bị điều áp, các bình chứa cục bộ nếu cần và những máy móc thực sự tiêu thụ khí. Các nghiên cứu về hệ thống khí nén công nghiệp cũng xem compressor, bộ làm mát, bộ lọc, máy sấy và bình chứa như các phân hệ có ảnh hưởng lẫn nhau; tổn thất áp trên từng thiết bị và ma sát trong đường ống đều tác động đến hiệu quả của toàn hệ thống. Điều này dẫn đến một nguyên tắc quan trọng: không nên tối ưu từng thiết bị riêng lẻ mà bỏ qua cách các thiết bị tương tác với nhau. Xem thêm: Máy nén khí công nghiệp

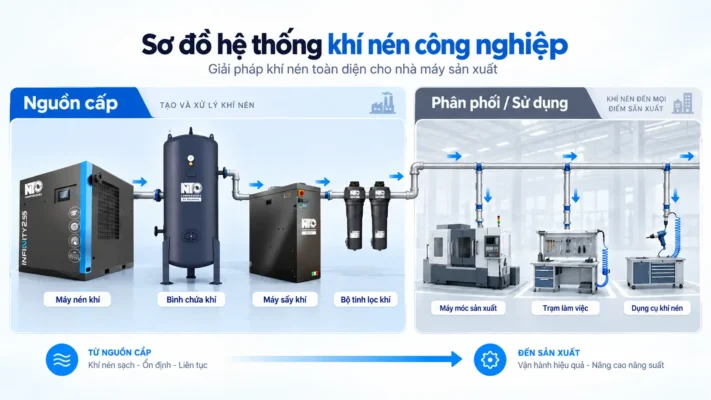

Sơ đồ một hệ thống khí nén công nghiệp

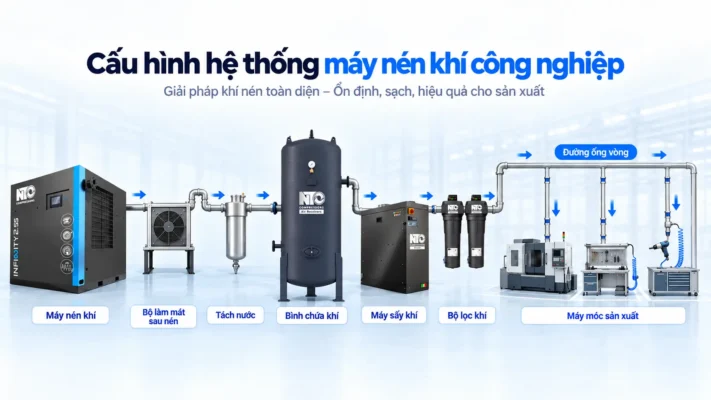

Không có một sơ đồ duy nhất áp dụng cho mọi nhà máy, bởi vị trí bình chứa, máy sấy và bộ lọc có thể thay đổi theo yêu cầu kỹ thuật. Tuy nhiên, một cấu hình điển hình có thể hình dung như sau: Không khí môi trường → Máy nén khí → Bộ làm mát sau nén → Tách nước → Bình chứa → Máy sấy khí → Bộ lọc → Đường ống → Điểm sử dụng Ở một số hệ thống, có thể bố trí thêm bình chứa sau máy sấy hoặc một bình chứa riêng gần thiết bị có nhu cầu khí tăng đột ngột. Vì vậy cần phân biệt giữa sơ đồ nguyên lý và sơ đồ thiết kế thực tế. Tài liệu nghiên cứu về hệ thống khí nén cũng xác định compressor, receiver, dryer và piping là những thành phần cốt lõi; lựa chọn máy sấy cần dựa trên lượng ẩm và yêu cầu thực tế của ứng dụng.

1. Máy nén khí – nguồn tạo khí cho hệ thống

Máy nén là điểm bắt đầu của nguồn cung khí. Thiết bị nhận không khí môi trường và sử dụng năng lượng cơ học để tăng áp suất trước khi đưa khí sang các công đoạn tiếp theo. Với hệ thống công nghiệp từ 8HP trở lên, không nên lựa chọn compressor chỉ theo công suất động cơ. Hai thông số quan trọng hơn để sizing ban đầu là lưu lượng máy nén khí yêu cầu và áp suất tại điểm sử dụng. Nếu nhà máy sử dụng nhiều thiết bị có mức tiêu thụ thay đổi theo thời gian, cần xem cả hồ sơ tải thay vì chỉ lấy lưu lượng cực đại. Điều này ảnh hưởng đến việc chọn số lượng máy, công suất từng máy và phương pháp điều khiển. Trong hệ sinh thái NTMC, NTC hiện có nhóm máy nén khí trục vít và các thiết bị phụ trợ cho hệ thống khí nén công nghiệp.

2. Bộ làm mát sau nén và tách nước

Không khí nóng lên trong quá trình nén và mang theo hơi ẩm vốn có trong không khí môi trường. Khi khí được làm mát, một phần hơi nước có thể ngưng tụ thành nước lỏng. Bộ làm mát sau nén giúp giảm nhiệt độ khí trước khi khí đi sâu hơn vào hệ thống. Thiết bị tách nước và hệ thống xả nước ngưng sau đó giúp loại bỏ lượng nước đã ngưng tụ. Đây là bước quan trọng vì máy sấy khí không nên được xem như thiết bị phải xử lý mọi lượng nước lỏng từ đầu. Việc loại bỏ nhiệt và nước ngưng trước giúp các thiết bị xử lý phía sau làm việc đúng chức năng hơn.

3. Bình chứa khí nén

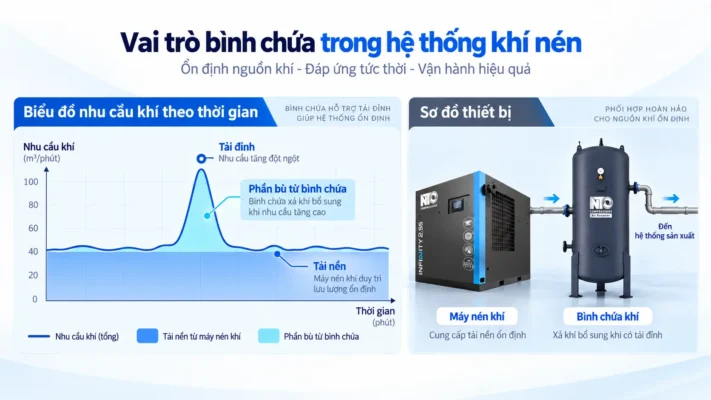

Bình chứa có ba vai trò chính: tạo dung lượng dự trữ, giúp hệ thống phản ứng với thay đổi nhu cầu trong thời gian ngắn và hỗ trợ ổn định áp suất. Nếu một thiết bị cần lượng khí tăng nhanh trong vài giây, compressor không nhất thiết phải lập tức tăng công suất đúng bằng toàn bộ mức tăng đó nếu hệ thống có khả năng lưu trữ phù hợp. Bình chứa có thể hỗ trợ đáp ứng một phần nhu cầu ngắn hạn. Ngược lại, bình không thể bù cho một compressor liên tục thiếu lưu lượng trong thời gian dài. Đây là lý do phải phân biệt nhu cầu đỉnh ngắn hạn với thiếu công suất kéo dài. Các nghiên cứu và tài liệu kỹ thuật về hệ thống khí nén đều xem receiver như một thành phần quan trọng của khả năng lưu trữ và ổn định hệ thống.

4. Máy sấy khí và bộ lọc

Khí sau nén có thể chứa hơi nước, nước ngưng, hạt và các chất nhiễm bẩn khác. Chất lượng khí cần đạt đến mức nào phụ thuộc vào thiết bị hoặc quy trình ở cuối hệ thống. Máy sấy khí có nhiệm vụ kiểm soát độ ẩm. Các công nghệ phổ biến gồm sấy làm lạnh và sấy hấp phụ, nhưng không nên chọn chỉ theo tên công nghệ. Yêu cầu về điểm sương và điều kiện sử dụng mới là cơ sở quan trọng. Bộ lọc khí nén có nhiệm vụ kiểm soát các loại hạt, aerosol hoặc chất nhiễm bẩn phù hợp với thiết kế của từng cấp lọc. Bộ lọc không thay thế chức năng của máy sấy và máy sấy cũng không thay thế hoàn toàn chức năng lọc. Trang sản phẩm hiện tại của NTMC cũng thể hiện NTC có cả máy sấy khí và nhóm thiết bị phụ trợ cho hệ thống khí nén. Một điểm thường bị bỏ qua là mỗi thiết bị xử lý đều có thể tạo ra tổn thất áp. Vì vậy không nên lắp thêm nhiều cấp xử lý chỉ với suy nghĩ “càng nhiều càng tốt”. Cần xác định đúng chất lượng khí mà quy trình thực sự yêu cầu.

5. Đường ống khí nén

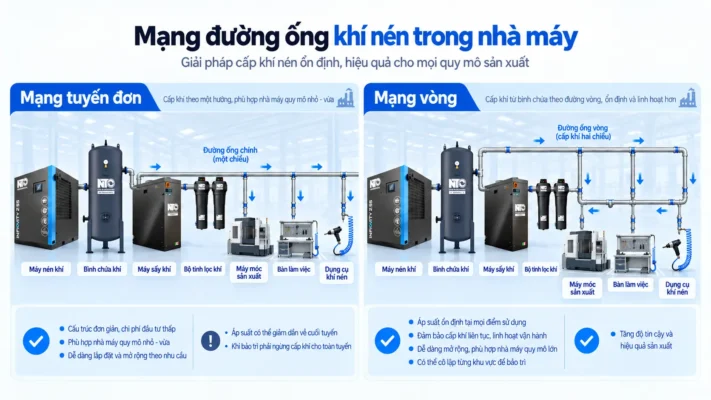

Đường ống quyết định cách nguồn khí được phân phối từ phòng máy đến các điểm sử dụng. Một mạng đường ống không phù hợp có thể làm hệ thống gặp tụt áp dù compressor vẫn có đủ công suất. Tổn thất trên đường ống phụ thuộc vào nhiều yếu tố như lưu lượng, chiều dài, đường kính, số lượng co nối và cách bố trí mạng. Nghiên cứu về hiệu quả hệ thống khí nén cũng đưa tổn thất do ma sát trong đường ống vào mô hình đánh giá hiệu quả tổng thể. Với nhà máy có nhiều khu vực sử dụng khí, mạng vòng thường là một phương án đáng đánh giá vì khí có thể tiếp cận tải từ nhiều hướng hơn so với một tuyến ống cụt đơn giản. Tuy nhiên, lựa chọn đường kính và kiến trúc cuối cùng vẫn phải dựa trên nhu cầu lưu lượng và điều kiện mặt bằng. NTMC hiện công khai dịch vụ khảo sát, thiết kế và thi công đường ống khí trong biểu mẫu nhu cầu kỹ thuật trên website.

6. Điểm sử dụng và hệ thống điều khiển

Mục tiêu cuối cùng của hệ thống không phải tạo được 7, 8 hay 10 bar tại phòng máy, mà là cung cấp đủ khí ở áp suất và chất lượng phù hợp tại thiết bị sử dụng. Do đó, áp suất cần được kiểm tra ở cả đầu nguồn và điểm xa hoặc điểm có yêu cầu cao. Nếu một máy sản xuất chỉ hoạt động đúng ở một mức áp suất tối thiểu nhưng đường ống và thiết bị xử lý làm mất quá nhiều áp, tăng áp suất cài đặt của toàn bộ compressor chỉ để bù tổn thất không phải lúc nào cũng là giải pháp hợp lý. Hệ thống điều khiển cũng đóng vai trò quan trọng khi có nhiều compressor hoặc tải thay đổi. Trong trường hợp nhu cầu khí biến động, có thể cần đánh giá máy biến tần hoặc cách phối hợp nhiều máy thay vì để tất cả compressor phản ứng độc lập. Xem thêm: Máy nén khí biến tần VSD

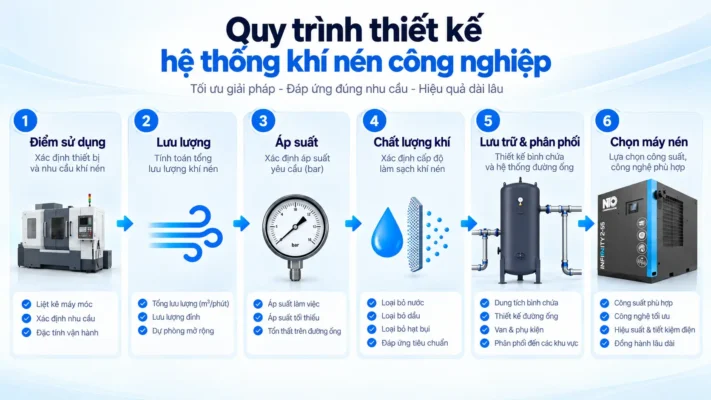

Thiết kế hệ thống khí nén nên bắt đầu từ đâu?

Một hệ thống nên được thiết kế từ nhu cầu của thiết bị sử dụng khí rồi quay ngược về phòng máy, thay vì chọn compressor trước và cố làm phần còn lại phù hợp với máy đã mua.

Dữ liệu cần xác định	Câu hỏi chính
Lưu lượng	Tổng nhu cầu, tải nền và nhu cầu đỉnh là bao nhiêu?
Áp suất	Thiết bị cuối thực sự cần bao nhiêu bar?
Chất lượng khí	Giới hạn về nước, dầu và hạt như thế nào?
Thời gian vận hành	Nhà máy chạy một ca, nhiều ca hay liên tục?
Biến động tải	Nhu cầu khí thay đổi mạnh hay tương đối ổn định?
Dự phòng	Nếu một compressor dừng, dây chuyền có tiếp tục được không?
Mở rộng	Có kế hoạch thêm máy sản xuất hoặc khu vực mới không?

5 sai lầm thường gặp khi xây hệ thống khí nén

• Chỉ chọn máy nén mà không tính hệ thống. Compressor đủ công suất nhưng đường ống, bình chứa hoặc xử lý khí sai vẫn có thể làm hệ thống hoạt động kém.
• Tăng áp suất để xử lý tụt áp. Nếu nguyên nhân nằm ở đường ống hoặc thiết bị tạo tổn thất lớn, tăng áp đầu nguồn có thể làm compressor phải làm việc nặng hơn mà chưa giải quyết gốc vấn đề.
• Chọn thiết bị xử lý quá mức cần thiết. Chất lượng khí càng cao thường càng đòi hỏi thêm thiết bị, năng lượng hoặc bảo trì. Nên thiết kế theo yêu cầu thực của từng điểm sử dụng.
• Không xem xét tải theo thời gian. Hai nhà máy có cùng lưu lượng cực đại nhưng hồ sơ tải khác nhau có thể cần cấu hình compressor và bình chứa khác nhau.
• Không để không gian cho bảo trì và mở rộng. Phòng máy cần xét lối tiếp cận thiết bị, thông gió, thoát nhiệt, xả nước ngưng và khả năng bổ sung công suất sau này.

Góc nhìn NTMC: thiết kế một hệ thống thay vì bán một chiếc máy

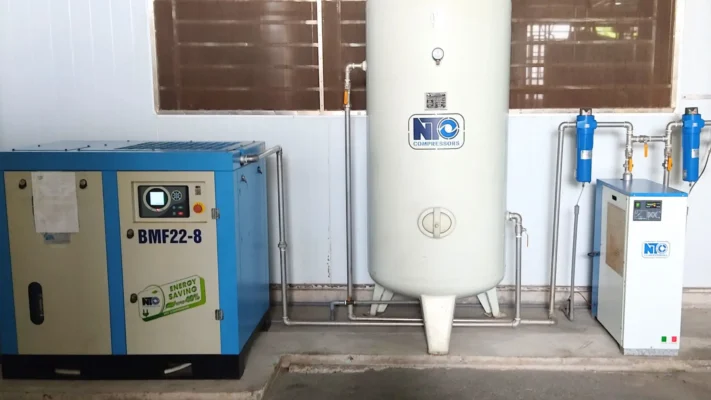

Với phạm vi máy nén khí công nghiệp từ 8HP trở lên, NTMC có thể tiếp cận dự án theo ba lớp. Lớp đầu tiên là nguồn khí, gồm máy nén và phương pháp điều khiển. Lớp thứ hai là lưu trữ và xử lý, gồm bình chứa, làm mát, máy sấy và lọc. Lớp cuối là phân phối và sử dụng, gồm đường ống và các thiết bị cuối. Website NTC hiện cũng mô tả giải pháp khí nén theo hướng tư vấn, thiết kế hệ thống, cung cấp compressor, thiết bị xử lý, thiết kế đường ống, lắp đặt và kiểm tra vận hành. Điểm quan trọng là không tối ưu từng lớp riêng biệt. Ví dụ, chọn compressor tốt nhưng đường ống quá nhỏ vẫn gây tụt áp; chọn máy sấy tốt nhưng không quản lý nước ngưng trước máy sấy vẫn tạo tải xử lý không cần thiết; hoặc lắp VSD nhưng chưa hiểu nhu cầu tải thì chưa chắc tạo được cấu hình tối ưu. Do đó, trước khi lựa chọn thiết bị, nên xác định lưu lượng, áp suất, chất lượng khí và dữ liệu vận hành thực tế của nhà máy. Liên hệ NTMC để khảo sát hệ thống khí nén

Câu hỏi thường gặp về hệ thống khí nén công nghiệp

Một hệ thống khí nén công nghiệp gồm những thiết bị nào?

• Thông thường gồm máy nén khí, bộ làm mát sau nén, thiết bị tách nước, bình chứa, máy sấy khí, bộ lọc, đường ống, hệ thống điều khiển và các điểm sử dụng khí. Cấu hình cụ thể phụ thuộc yêu cầu của nhà máy.

Bình chứa khí nén có bắt buộc không?

• Khả năng lưu trữ rất quan trọng đối với sự ổn định của nhiều hệ thống công nghiệp. Dung tích và vị trí bình cần được tính theo nhu cầu khí, phương pháp điều khiển và biến động tải thay vì chọn theo một tỷ lệ cố định.

Máy sấy khí có phải lúc nào cũng cần?

• Điều này phụ thuộc mức độ ẩm mà quy trình cho phép. Nhà máy cần xác định yêu cầu điểm sương và điều kiện đường ống trước khi chọn loại máy sấy.

Vì sao hệ thống vẫn tụt áp dù máy nén đủ công suất?

• Nguyên nhân có thể nằm ở nhu cầu khí đỉnh, đường ống quá nhỏ, lọc hoặc máy sấy tạo tổn thất áp, van hạn chế dòng, rò rỉ hoặc compressor không thực sự cung cấp đủ lưu lượng tại áp suất yêu cầu.

Có nên tăng áp suất máy nén để tránh tụt áp?

• Chỉ nên thực hiện sau khi xác định nguyên nhân. Nếu tụt áp do đường ống hoặc thiết bị downstream, tăng áp đầu nguồn có thể làm tăng tải cho compressor mà không xử lý đúng điểm gây tổn thất.

Khi nào cần khảo sát lại toàn bộ hệ thống?

• Nên đánh giá lại khi nhà máy mở rộng sản xuất, thường xuyên thiếu khí, pressure dao động, compressor chạy không tải nhiều, chi phí điện tăng bất thường hoặc nhiều máy đang vận hành nhưng không được điều phối theo một chiến lược rõ ràng.

Kết luận

Hệ thống khí nén công nghiệp không phải một chiếc máy nén cộng thêm một vài phụ kiện. Đó là một hệ thống liên kết gồm nguồn tạo khí, làm mát, lưu trữ, xử lý, phân phối, điều khiển và điểm sử dụng. Một thiết kế tốt cần trả lời được sáu câu hỏi: nhà máy cần bao nhiêu khí, ở áp suất nào, với chất lượng ra sao, vào thời điểm nào, dự trữ bao nhiêu và phân phối bằng cách nào. Với hệ thống công nghiệp từ 8HP trở lên, NTMC nên bắt đầu từ nhu cầu thực tế tại dây chuyền rồi mới lựa chọn compressor NTC, bình chứa, máy sấy, bộ lọc và cấu hình đường ống phù hợp. Mục tiêu cuối cùng không phải tạo áp suất cao nhất tại phòng máy mà là cung cấp đủ lưu lượng, đúng áp suất và đúng chất lượng khí tại nơi sản xuất thực sự cần. NGHI TIN MACHINERY
