Cấu tạo và nguyên lý hoạt động máy nén khí

Cấu tạo và nguyên lý hoạt động máy nén khí có thể khác nhau đáng kể giữa máy piston, trục vít và ly tâm, nhưng tất cả đều có chung một mục tiêu: sử dụng năng lượng cơ học để làm tăng áp suất của không khí trước khi cấp khí nén cho thiết bị hoặc dây chuyền sản xuất. Về nguyên lý vật lý, máy nén khí thực hiện quá trình này theo hai hướng chính: Nén thể tích – positive displacement: giữ một lượng khí rồi giảm thể tích chứa khí để tăng áp suất. Nén động năng – dynamic compression: truyền vận tốc cho dòng khí, sau đó chuyển một phần động năng thành áp suất. Tài liệu kỹ thuật về rotating equipment cũng phân chia reciprocating và rotary screw vào nhóm positive displacement, trong khi centrifugal và axial thuộc nhóm dynamic compressor.

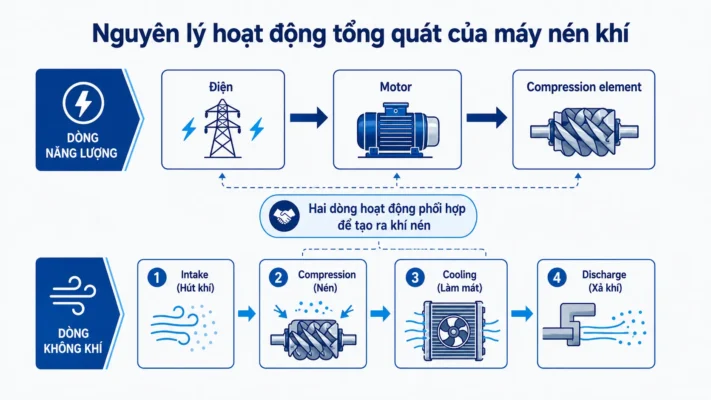

Tóm tắt nhanh: Máy nén khí nhận năng lượng từ động cơ → truyền năng lượng tới bộ phận nén → hút không khí → tăng áp suất → làm mát/xử lý khí → đưa khí nén vào hệ thống. Khác biệt giữa các loại máy chủ yếu nằm ở cách bộ phận nén tạo ra sự tăng áp suất.

Máy nén khí hoạt động để làm gì?

Không khí ở điều kiện môi trường có áp suất tương đối thấp. Nhiều thiết bị công nghiệp lại cần nguồn khí có áp suất cao hơn để vận hành xy lanh, van, dụng cụ khí, hệ thống điều khiển hoặc các công đoạn trong dây chuyền. Máy nén khí tạo ra chênh lệch này bằng cách đưa năng lượng vào dòng khí. Một cách đơn giản: Điện năng → động cơ → cơ năng quay/tịnh tiến → quá trình nén → khí có áp suất cao hơn. Khi khí bị nén, nhiệt độ thường cũng tăng. Đây là lý do hệ thống compressor công nghiệp thường cần bộ làm mát và phải kiểm soát nhiệt độ trong quá trình vận hành. Các tài liệu nhiệt động học về compression cho thấy quá trình thực tế nằm giữa các mô hình lý tưởng như isothermal và adiabatic/polytropic, thay vì đơn giản là giảm thể tích mà nhiệt độ không thay đổi. Điểm này cũng giải thích tại sao: Nén khí không chỉ là tạo áp suất. Đó đồng thời là một bài toán về năng lượng và nhiệt.

Máy nén khí có cấu tạo gồm những bộ phận nào?

Không có một “cấu tạo máy nén khí chung” áp dụng chính xác cho mọi loại compressor. Một máy piston sử dụng piston – xi lanh – trục khuỷu. Máy trục vít sử dụng airend với các rotor. Máy ly tâm lại sử dụng impeller và diffuser. Tuy vậy, khi nhìn dưới góc độ chức năng, một máy nén khí công nghiệp thường có thể được chia thành các nhóm chính sau.

Nhóm chức năng	Nhiệm vụ
Nguồn động lực	Cung cấp cơ năng cho quá trình nén
Bộ phận nén	Trực tiếp tăng áp suất khí
Hệ thống hút khí	Đưa không khí vào compressor và lọc đầu vào
Hệ thống làm mát	Kiểm soát nhiệt sinh ra trong quá trình nén
Hệ bôi trơn/tách dầu	Có trên các thiết kế cần dầu
Hệ thống điều khiển	Theo dõi áp suất, nhiệt độ, tải và trạng thái máy
Đường khí ra	Đưa khí sau nén đến aftercooler hoặc hệ thống downstream

Trang thông số kỹ thuật máy nén khí của NTMC cũng mô tả máy trục vít như một tổ hợp cơ điện gồm lọc khí vào, van vào, bộ nén, motor, hệ thống tách dầu khí, làm mát và các bộ phận điều khiển.

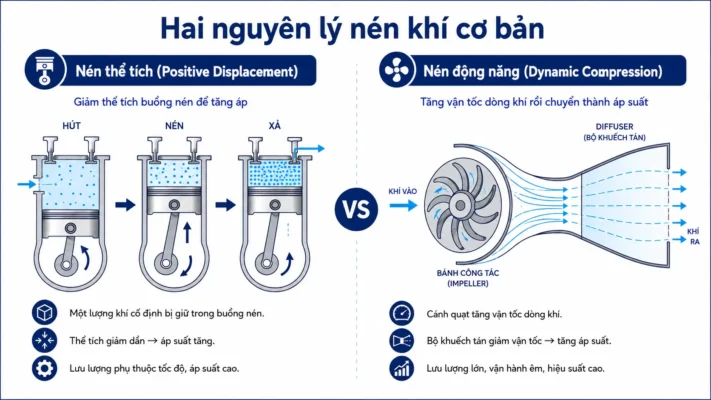

Hai nguyên lý hoạt động của máy nén khí

1. Nén thay đổi thể tích

Positive displacement compressor hút một lượng khí vào vùng nén rồi làm thể tích chứa khí giảm xuống. Khi cùng một lượng khí bị giữ trong không gian nhỏ hơn, áp suất tăng. Có thể hình dung bằng một xi lanh kín: Ban đầu:

Thể tích lớn → áp suất thấp hơn

sau khi piston di chuyển:

Thể tích nhỏ hơn → áp suất tăng

Trong điều kiện lý tưởng và nhiệt độ không đổi, mối quan hệ này có thể được hình dung bằng nguyên lý:

P₁V₁ ≈ P₂V₂

Nhưng compressor thực tế không nén hoàn toàn ở nhiệt độ không đổi, nên biểu thức trên chỉ nên dùng để hiểu trực giác về mối quan hệ giữa thể tích và áp suất. Các công nghệ như piston và trục vít thuộc nhóm này.

2. Nén động năng

Dynamic compressor không giữ từng lượng khí riêng biệt rồi giảm thể tích buồng nén theo cùng cơ chế. Thay vào đó, một bộ phận quay tốc độ cao truyền năng lượng cho dòng khí. Ở centrifugal compressor, khí đi qua impeller và tăng vận tốc. Dòng khí sau đó đi vào diffuser, nơi vận tốc giảm và một phần động năng được chuyển thành áp suất tĩnh. Hai nguyên lý này tạo nên hai nhánh lớn của taxonomy compressor. Xem thêm: các loại máy nén khí

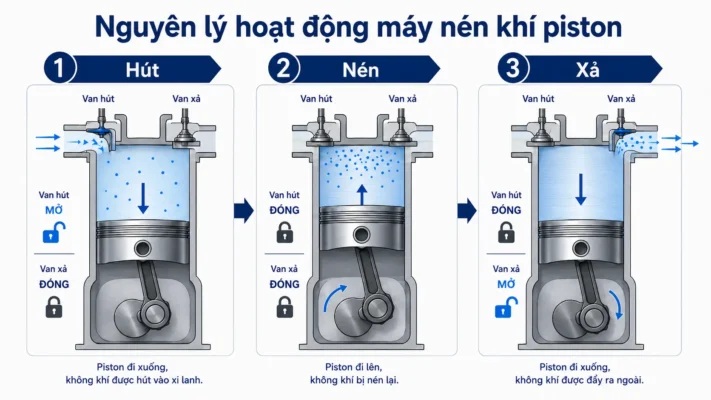

Nguyên lý hoạt động của máy nén khí piston

Piston là ví dụ trực quan nhất để hiểu positive displacement. Bộ phận chính gồm:

xi-lanh → piston → thanh truyền → trục khuỷu → van hút → van xả.

Chu trình cơ bản gồm ba giai đoạn.

Hút

Trục khuỷu làm piston di chuyển tạo ra thể tích lớn hơn trong xi lanh. Áp suất trong buồng giảm tương đối so với phía hút, van hút mở và không khí đi vào.

Nén

Piston chuyển theo chiều ngược lại. Van hút đóng, lượng khí bị giữ trong xi lanh và thể tích giảm dần. Áp suất tăng lên.

Xả

Khi áp suất trong xi lanh đủ lớn so với phía discharge, van xả mở và khí được đẩy ra ngoài. Sau đó chu trình lặp lại. Tài liệu kỹ thuật về reciprocating compressor mô tả đây là positive displacement machine: một lượng khí được đưa vào compression chamber, giữ lại, nén và giải phóng. NTMC hiện đã có trang riêng về máy nén khí piston

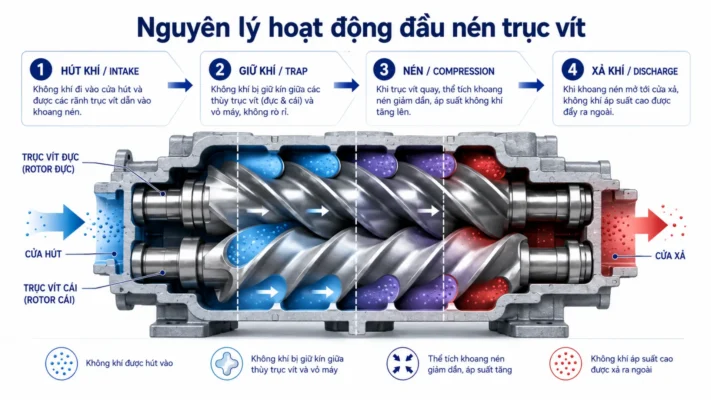

Nguyên lý hoạt động của máy nén khí trục vít

Máy trục vít cũng thuộc positive displacement nhưng không sử dụng piston chuyển động tịnh tiến. Trong đầu nén có các rotor xoắn. Khi rotor quay:

1. Không khí đi vào cửa hút.
2. Khí được giữ trong các khoang giữa rotor và vỏ đầu nén.
3. Các khoang di chuyển dọc rotor và giảm dần thể tích.
4. Áp suất khí tăng.
5. Khí đạt cửa xả và đi ra khỏi đầu nén.

Các tài liệu nghiên cứu compressor mô tả screw compressor vận chuyển khí từ suction tới discharge trong các khoảng không giữa hai rotor xoắn, với thể tích giảm dần trong quá trình di chuyển. So với piston, nhiều khoang khí trải qua quá trình nén nối tiếp nhau khi rotor quay, nhờ đó dòng khí đầu ra có đặc tính liên tục hơn. Trong hệ sinh thái NTMC, NTC có nhóm máy nén khí trục vít phục vụ nhu cầu công nghiệp. Trang NTC hiện mô tả nguyên lý twin-screw theo cơ chế hai rotor tạo ra thể tích khí giảm dần.

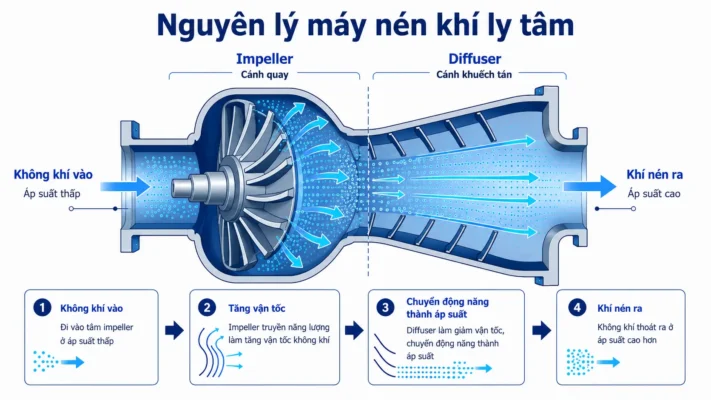

Nguyên lý hoạt động của máy nén khí ly tâm

Centrifugal compressor sử dụng nguyên lý khác. Không khí đi vào vùng tâm của impeller. Impeller quay tốc độ cao truyền năng lượng cho dòng khí và làm vận tốc tăng. Sau đó khí đi qua diffuser. Tiết diện dòng khí và hình học diffuser làm vận tốc giảm; một phần năng lượng vận tốc được chuyển thành pressure rise. Tài liệu từ Texas A&M mô tả diffuser là thành phần tĩnh có vai trò chính chuyển velocity – kinetic energy – thành pressure – static energy. Một cấp centrifugal có thể được hình dung như:

Inlet → Impeller → Diffuser → Discharge

Nếu cần pressure ratio cao hơn, thiết kế có thể sử dụng nhiều stage. Điểm khác biệt quan trọng: Piston và trục vít tạo pressure chủ yếu bằng giảm thể tích khí bị giữ, còn centrifugal tạo pressure bằng truyền rồi chuyển đổi động năng của dòng khí.

Vì sao khí nóng lên khi bị nén?

Đây là phần nhiều bài giải thích cấu tạo thường bỏ qua. Khi compressor thực hiện công lên khí, năng lượng của dòng khí tăng. Một phần biểu hiện dưới dạng tăng nhiệt độ. Do đó khí tại discharge thường nóng hơn khí đầu vào. Nhiệt cần được kiểm soát bởi: air cooler, oil cooler, intercooler hoặc aftercooler, tùy cấu hình máy. Ở multi-stage compressor, làm mát giữa các cấp còn giúp giảm nhiệt trước khi khí đi vào giai đoạn nén tiếp theo. Nếu nhiệt độ không được kiểm soát tốt, compressor có thể ảnh hưởng tới dầu, seal, bearing và độ ổn định của hệ thống. Vì vậy cooling không phải “phụ kiện phụ”; nó là một phần của quá trình compression.

Dầu đóng vai trò gì trong máy nén khí?

Vai trò dầu phụ thuộc thiết kế. Ở một số compressor có dầu, dầu có thể đảm nhiệm:

• Bôi trơn.
• Hỗ trợ cooling.
• Hỗ trợ sealing.
• Bảo vệ các thành phần chuyển động.

Ở trục vít oil-injected, khí và dầu sau đầu nén cần được tách trước khi khí đi tiếp. Ở oil-free screw compressor, dầu không được đưa vào compression chamber; thiết kế phải kiểm soát rotor, nhiệt và sealing theo phương pháp khác. Nếu ID10 đã publish, có thể gắn: Xem thêm: máy nén khí trục vít có dầu và không dầu

Máy nén kiểm soát lưu lượng và áp suất như thế nào?

Máy không chỉ đơn giản bật lên rồi nén liên tục. Hệ thống điều khiển phải phản ứng với demand của nhà máy. Các cảm biến có thể theo dõi: Pressure → Temperature → trạng thái motor → load/unload → cảnh báo. Tùy thiết kế, compressor có thể điều chỉnh intake, load/unload, tốc độ motor hoặc phối hợp nhiều phương pháp. Điểm quan trọng là phân biệt: Áp suất cho biết mức pressure của khí. Lưu lượng cho biết lượng khí được cung cấp theo thời gian. Một nhà máy có thể đạt pressure setting nhưng vẫn thiếu khí khi demand vượt khả năng supply.

Từ compressor đến khí sử dụng tại nhà máy

Khí rời compressor chưa chắc đã sẵn sàng đi thẳng đến toàn bộ point of use. Một hệ thống công nghiệp có thể tiếp tục gồm:

Aftercooler → receiver → dryer → filter → piping → point of use.

Vì vậy cần phân biệt: Cấu tạo của compressor và cấu tạo của toàn bộ hệ thống khí nén. Máy nén tạo áp suất. Bình chứa giúp lưu trữ và ổn định hệ thống. Máy sấy kiểm soát độ ẩm. Bộ lọc kiểm soát contaminant. Piping đưa khí tới nơi sử dụng. Đây là lý do hiểu nguyên lý máy nén là bước đầu để hiểu hệ thống, nhưng không nên xem compressor là toàn bộ compressed-air system.

Hiểu nguyên lý giúp gì khi lựa chọn và vận hành?

Hiểu cách máy tạo pressure giúp người vận hành đọc specification chính xác hơn. Ví dụ: Nếu compressor là positive displacement, cần hiểu bộ phận nào thay đổi volume và cách capacity được kiểm soát. Nếu là centrifugal, cần hiểu operating point phụ thuộc vào flow và compressor performance map. Nếu nhiệt discharge tăng bất thường, cần nhìn lại quá trình cooling thay vì chỉ nhìn pressure. Nếu hệ thống tụt áp, cần phân biệt compressor thiếu flow hay piping/treatment gây pressure loss. Với hệ thống từ 8HP trở lên, những khác biệt này ảnh hưởng trực tiếp tới cách sizing, vận hành và bảo trì máy.

Góc nhìn NTMC: đọc compressor theo “đường đi của năng lượng và đường đi của khí”

Nghị Tín Machinery chính thức thành lập từ năm 2004 và hiện cung cấp máy nén khí cùng các giải pháp khí nén công nghiệp. Khi khảo sát một compressor, thay vì chỉ nhìn danh sách linh kiện, có thể đọc thiết bị theo hai đường.

Đường năng lượng

Nguồn điện → Motor → Truyền động → Bộ phận nén

Hướng này giúp xác định năng lượng được truyền tới compressor như thế nào.

Đường khí

Intake → Compression → Cooling/Separation → Discharge → Treatment

Hướng này giúp kỹ thuật viên xác định:

• Khí đi qua đâu?
• Pressure tăng tại đâu?
• Nhiệt được lấy ra ở đâu?
• Dầu/nước được tách ở đâu?
• Điểm nào có thể gây restriction hoặc pressure loss?

Đây là cách tiếp cận thực tế hơn việc ghi nhớ tên từng linh kiện mà không hiểu chức năng của chúng. Với máy trục vít NTC hoặc các hệ thống công nghiệp khác trong phạm vi NTMC, việc nắm được hai đường này cũng hỗ trợ quá trình kiểm tra, vận hành và troubleshooting. Xem thêm: Máy nén khí công nghiệp Liên hệ NTMC để khảo sát hệ thống khí nén

Câu hỏi thường gặp

Máy nén khí hoạt động theo nguyên lý nào?

• Có hai nguyên lý lớn: positive displacement, tăng áp bằng cách giảm thể tích khí bị giữ; và dynamic compression, tăng năng lượng dòng khí rồi chuyển động năng thành pressure.

Máy nén khí gồm những bộ phận nào?

• Tùy công nghệ, nhưng về chức năng thường có motor/driver, compression element, intake, cooling, control, discharge và các hệ thống bôi trơn hoặc tách dầu nếu thiết kế yêu cầu.

Máy piston và trục vít có cùng nguyên lý không?

• Cả hai thuộc positive displacement nhưng cơ cấu khác nhau. Piston thay đổi thể tích xi lanh bằng chuyển động tịnh tiến; screw tạo các khoang khí giảm thể tích giữa rotor và housing.

Máy ly tâm có làm giảm thể tích khí như piston không?

• Không theo cùng cơ chế. Impeller truyền động năng cho khí, sau đó diffuser chuyển phần lớn động năng cần thiết thành pressure rise.

Tại sao máy nén khí sinh nhiệt?

• Vì compressor thực hiện công lên khí. Trong quá trình compression, nhiệt độ khí thường tăng nên máy cần hệ thống cooling phù hợp.

Motor HP có quyết định trực tiếp lưu lượng không?

• Không. HP/kW là power của driver. Flow còn phụ thuộc công nghệ compressor, operating pressure, speed, design và efficiency.

Kết luận

Hiểu cấu tạo và nguyên lý hoạt động máy nén khí cần bắt đầu từ hai câu hỏi: Năng lượng được truyền vào khí như thế nào? và: Áp suất được tạo ra bằng cơ chế nào? Ở positive displacement compressor như piston và trục vít, pressure tăng chủ yếu nhờ giảm thể tích của lượng khí bị giữ. Ở dynamic compressor như centrifugal, impeller tăng động năng dòng khí và diffuser chuyển một phần động năng thành pressure. Cấu tạo cụ thể sẽ khác nhau giữa từng loại, nhưng có thể hiểu máy theo các khối chức năng: Driver → Compression Element → Intake → Cooling → Control → Discharge. Đối với hệ thống công nghiệp từ 8HP trở lên, hiểu đúng nguyên lý không chỉ phục vụ kiến thức kỹ thuật mà còn giúp doanh nghiệp lựa chọn máy, đọc thông số và chẩn đoán vận hành chính xác hơn.
