Liên HệTóm tắt nhanh: Máy nén tạo khí → Bình tích trữ → Hệ thống sử dụng khí. Dung tích bình phù hợp phải dựa trên lưu lượng, thời gian tải đỉnh, dải áp suất cho phép và cách điều khiển hệ thống; không nên chọn chỉ theo HP của máy nén.
Bình chứa khí nén hoạt động như thế nào?
Khi máy nén cung cấp lượng khí lớn hơn mức nhà máy đang sử dụng, khí đi vào bình và làm áp suất tăng. Khi nhu cầu phía sản xuất tăng cao hơn lượng khí máy nén đang cung cấp tại thời điểm đó, khí tích trữ được giải phóng để hỗ trợ duy trì áp suất. Ví dụ, dây chuyền có tải nền ổn định nhưng một thiết bị cần lượng khí lớn trong 10 giây. Nếu hệ thống có đủ dung lượng dự trữ, một phần nhu cầu trong 10 giây đó có thể do bình cung cấp. Sau khi tải đỉnh kết thúc, máy nén nạp lại bình. Ngược lại, nếu nhà máy liên tục cần 5 m³/min nhưng máy nén chỉ cung cấp 3 m³/min, tăng dung tích bình không giải quyết được thiếu hụt kéo dài. Bình chỉ kéo dài thời gian trước khi áp suất giảm; nó không tạo thêm công suất nén.Điểm cần nhớ: Tải đỉnh ngắn hạn → bình chứa có thể hỗ trợ. Thiếu lưu lượng liên tục → cần xem lại nguồn cung và sizing máy nén.

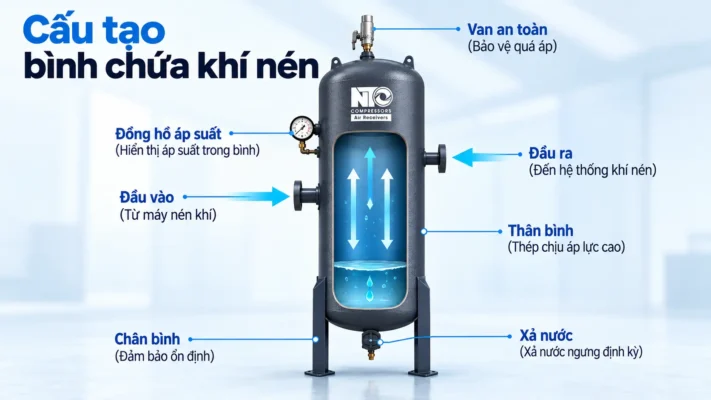

Cấu tạo bình chứa khí nén gồm những gì?
Một bình chứa công nghiệp thường gồm thân bình chịu áp, hai đầu bình, đầu vào và đầu ra khí, đồng hồ áp suất, van an toàn, đường xả nước ngưng và các chi tiết lắp đặt. Thân bình tạo không gian lưu trữ chịu áp; đầu vào và đầu ra kết nối với máy nén, thiết bị xử lý hoặc mạng đường ống. Kích thước các kết nối cần phù hợp với lưu lượng để không trở thành nút thắt. Van an toàn có nhiệm vụ bảo vệ khi áp suất vượt giới hạn cho phép trong điều kiện bất thường; đồng hồ áp suất giúp theo dõi trạng thái của bình. Điểm xả nước thường nằm ở vùng thấp vì hơi ẩm trong khí có thể ngưng tụ khi nhiệt độ giảm. Nước ngưng cần được xả và quản lý đúng cách để tránh giảm dung tích hữu dụng và tăng nguy cơ ăn mòn.

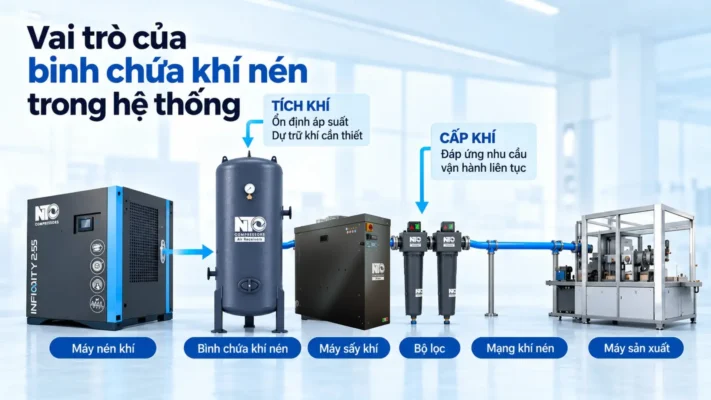

5 vai trò chính của bình chứa khí nén
1. Tạo dung lượng dự trữ
Bình giữ một lượng khí ở áp suất cao hơn mức tối thiểu mà phía sử dụng chấp nhận được. Tuy nhiên, dung tích hình học của bình không bằng lượng khí thực tế có thể khai thác. Phần khí hữu dụng còn phụ thuộc áp suất ban đầu, áp suất tối thiểu và lượng khí máy nén vẫn tiếp tục cấp trong thời gian xảy ra tải đỉnh.2. Hỗ trợ ổn định áp suất hệ thống khí nén công nghiệp
Van đóng mở, xy lanh chuyển động hoặc máy sản xuất bắt đầu chu kỳ có thể làm lưu lượng thay đổi nhanh. Bình tạo vùng đệm để làm chậm biến động áp suất mà máy nén và hệ thống điều khiển phải xử lý. Tuy vậy, nếu tụt áp do đường ống quá nhỏ, bộ lọc bị nghẹt hoặc máy nén thiếu lưu lượng kéo dài, tăng dung tích bình không thay thế việc sửa nguyên nhân gốc.3. Hỗ trợ tải đỉnh ngắn hạn

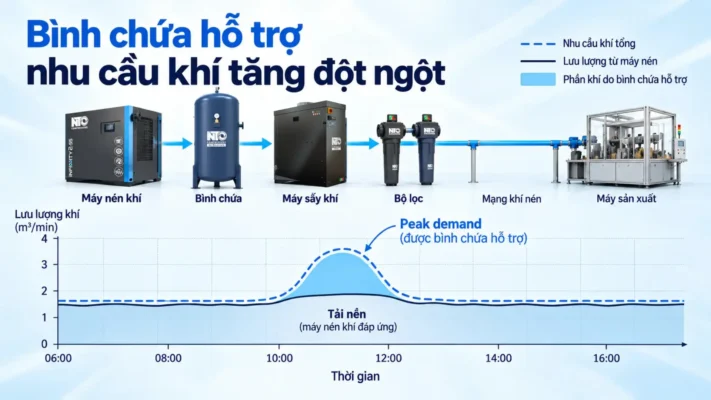

Một thiết bị có thể chỉ cần lưu lượng cao trong vài giây nhưng tạo đỉnh lớn hơn nhiều so với tải nền. Trong trường hợp phù hợp, bình có thể cấp phần chênh lệch giữa nhu cầu và lượng khí máy nén đang tạo, sau đó được nạp lại khi sự kiện kết thúc. Vì vậy, dữ liệu “lưu lượng cần thêm + thời gian đỉnh + áp suất tối thiểu” có ý nghĩa hơn một quy tắc cố định theo HP. Xem thêm: Lưu lượng máy nén khí
4. Hạn chế chu kỳ điều khiển quá nhanh
Ở máy tốc độ cố định, dung lượng lưu trữ ảnh hưởng tới khoảng thời gian giữa các trạng thái có tải/không tải (load/unload) hoặc khởi động/dừng tùy hệ điều khiển. Dung lượng quá nhỏ có thể làm áp suất thay đổi nhanh và máy phải chuyển trạng thái thường xuyên. Với máy nén khí biến tần VSD, bình vẫn hữu ích để làm dịu các dao động rất ngắn, nhưng dung tích cần phối hợp với vùng vận hành và chiến lược điều khiển của máy.5. Hỗ trợ quản lý nước ngưng
Khí sau nén có nhiệt độ cao. Khi khí nguội, một phần hơi nước có thể ngưng thành nước lỏng. Với bình ướt đặt trước máy sấy, một phần nước ngưng có thể được thu ở đáy bình để xả ra ngoài. Đây chỉ là chức năng hỗ trợ: bình không kiểm soát điểm sương và không thay thế máy sấy hoặc thiết bị tách nước.Bình chứa đứng hay nằm ngang?
Bình đứng thường phù hợp khi cần tiết kiệm diện tích sàn và thuận lợi cho bố trí điểm xả ở đáy. Bình nằm ngang có thể phù hợp khi bị giới hạn chiều cao hoặc mặt bằng yêu cầu cách bố trí khác. Hình dạng không phải tiêu chí chính; cần ưu tiên dung tích, áp suất thiết kế, kích thước đường kết nối, khả năng xả nước, kiểm tra và không gian bảo trì.Chọn bình chứa khí nén cần xem những thông số nào?
Không nên chọn bình chỉ bằng một câu như “máy 50HP dùng bình bao nhiêu lít?”. Một bình phù hợp cần được đánh giá từ hệ thống thực tế:| Dữ liệu |
Vì sao quan trọng? |
|---|---|
|
Lưu lượng máy nén |
Tốc độ nguồn khí có thể nạp vào hệ thống |
|
Tải nền và tải đỉnh |
Lượng khí bình cần hỗ trợ |
|
Thời gian tải đỉnh |
Đỉnh 5 giây và 5 phút là hai bài toán khác nhau |
|
Dải áp suất cho phép |
Quyết định lượng khí có thể khai thác từ bình |
| Cách điều khiển máy nén |
Ảnh hưởng nhu cầu lưu trữ và chu kỳ điều khiển |
| Chất lượng khí |
Ảnh hưởng vị trí bình trước hay sau thiết bị xử lý |
| Không gian lắp đặt |
Ảnh hưởng chọn bình đứng/nằm và khả năng bảo trì |
Có phải bình càng lớn càng tốt?
Không. Bình lớn hơn tạo thêm dung lượng dự trữ nhưng cũng tăng chi phí, diện tích và khối lượng thiết bị. Nếu nguyên nhân tụt áp là đường ống quá nhỏ hoặc máy nén thiếu lưu lượng liên tục, thêm dung tích tại phòng máy chỉ trì hoãn áp suất giảm chứ không xử lý nguyên nhân. Trước khi tăng kích thước bình, cần xác định rõ mục tiêu: hỗ trợ tải đỉnh, hạn chế chu kỳ điều khiển, tạo dự trữ ngắn hạn hay bố trí khí đã xử lý gần một điểm sử dụng.Khi nào nên đặt bình chứa gần thiết bị sử dụng?
Nếu một thiết bị ở xa phòng máy có nhu cầu rất lớn nhưng chỉ kéo dài trong thời gian ngắn, bình đặt gần tải có thể là phương án đáng đánh giá. Lượng khí hỗ trợ đỉnh khi đó không phải đi toàn bộ quãng đường qua mạng chính đúng lúc nhu cầu tăng cao. Tuy nhiên, đường nạp lại bình, bộ điều áp, van, yêu cầu an toàn và thời gian tái nạp vẫn phải được tính; đây là bài toán hệ thống chứ không đơn giản là “thêm một bình cạnh máy”.6 lỗi thường gặp khi sử dụng bình chứa khí nén
- Chọn dung tích theo một tỷ lệ HP cố định. Quy tắc kinh nghiệm chỉ nên dùng để sàng lọc ban đầu.
- Dùng bình để che việc máy nén thiếu lưu lượng kéo dài. Khi lượng dự trữ cạn, áp suất vẫn tiếp tục giảm.
- Không xả nước ngưng đúng cách. Nước tích tụ làm giảm dung tích hữu dụng và tăng nguy cơ ăn mòn.
- Xem bình như thiết bị xử lý khí. Bình không thay thế máy sấy, bộ lọc hoặc bộ tách nước.
- Đặt bình ở vị trí khó kiểm tra. Van, đồng hồ, đường xả và các điểm kiểm tra cần dễ tiếp cận.
- Bỏ qua yêu cầu an toàn của bình chịu áp. Lựa chọn, lắp đặt, kiểm tra và bảo dưỡng phải tuân theo tài liệu kỹ thuật và quy định áp dụng.
Bảo trì bình chứa khí nén cần chú ý gì?

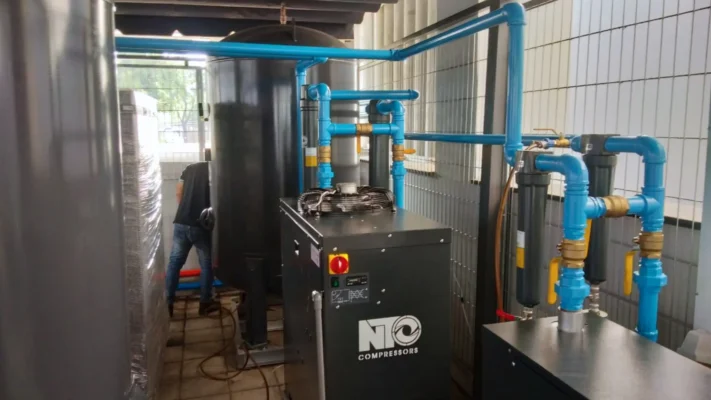

Bình không có nhiều cơ cấu chuyển động nhưng vẫn cần được theo dõi. Người vận hành nên kiểm tra tình trạng xả nước ngưng, đồng hồ áp suất, van an toàn, bề mặt bình và các dấu hiệu rò rỉ, ăn mòn hoặc biến dạng bất thường. Chu kỳ kiểm tra cụ thể cần theo hướng dẫn của thiết bị và quy định kiểm định áp dụng. Khi nghi ngờ có vấn đề về độ toàn vẹn của bình chịu áp, không nên tiếp tục sử dụng chỉ vì bình vẫn giữ được khí.Bình chứa trong hệ thống khí nén NTMC
Câu hỏi thường gặp về bình chứa khí nén
Bình chứa khí nén dùng để làm gì?
- Bình lưu trữ khí nén và tạo vùng đệm giữa nguồn cung với nhu cầu. Nó có thể hỗ trợ ổn định áp suất, đáp ứng tải đỉnh ngắn và giảm biến động mà máy nén phải xử lý.
Bình chứa có giúp máy nén tiết kiệm điện không?
- Không nên gắn với một tỷ lệ tiết kiệm cố định. Dung lượng phù hợp có thể giúp điều khiển ổn định hơn, nhưng điện năng còn phụ thuộc hồ sơ tải, áp suất cài đặt và cách vận hành máy nén.
Bình chứa có thể thay thế máy nén lớn hơn không?
- Chỉ trong bài toán tải đỉnh ngắn được tính đúng. Nếu nhu cầu liên tục lớn hơn khả năng máy nén, bình không thể bù lâu dài.
Bình chứa có loại bỏ nước khỏi khí nén không?
- Bình ướt có thể thu một phần nước ngưng khi khí nguội nhưng không thay thế máy sấy hoặc bộ tách nước.
Nên đặt bình trước hay sau máy sấy?
- Cả hai đều có thể phù hợp. Bình trước máy sấy thường là bình ướt; bình sau thiết bị xử lý là bình khô. Một số hệ thống sử dụng cả hai.
Dung tích bình chứa nên bằng bao nhiêu lần lưu lượng máy?
- Không có một tỷ lệ duy nhất cho mọi hệ thống. Cần xét lưu lượng thiếu hụt, thời gian tải đỉnh, áp suất đầu, áp suất tối thiểu và lượng khí máy nén vẫn cấp trong thời gian đó.
Kết luận
Bình chứa khí nén là thành phần tạo dung lượng dự trữ giữa nguồn cung và nhu cầu của hệ thống. Một bình được lựa chọn và bố trí phù hợp có thể giúp hệ thống phản ứng tốt hơn với tải biến động, hỗ trợ ổn định áp suất và hạn chế các chu kỳ điều khiển quá nhanh. Tuy nhiên, bình không tạo thêm công suất máy nén, không thay thế máy sấy hoặc bộ lọc và không thể sửa một mạng đường ống bị sizing sai. Với nhà máy từ 8HP trở lên, lựa chọn bình nên bắt đầu từ lưu lượng, hồ sơ tải, thời gian tải đỉnh, dải áp suất, phương pháp điều khiển và vị trí trong toàn hệ thống. Câu hỏi đúng không phải “máy bao nhiêu HP dùng bình bao nhiêu lít?”, mà là “bình cần giải quyết vấn đề gì và cần cung cấp bao nhiêu dung lượng dự trữ hữu dụng trong điều kiện vận hành thực tế?”. NGHI TIN MACHINERY- Trụ sở chính: 8 Bis Quốc lộ 13, KP. Bình Hòa, P. Lái Thiêu, TP.HCM
