Thông số kỹ thuật máy nén khí: Cách đọc đúng trước khi chọn máy

Thông số kỹ thuật máy nén khí không phải là một danh sách để chọn dòng có số lớn nhất. Để biết một máy có phù hợp với nhà máy hay không, cần đọc cùng lúc lưu lượng tại điều kiện công bố, áp suất làm việc, công suất động cơ, phương thức điều khiển, điều kiện môi trường và yêu cầu chất lượng khí. Một con số HP hoặc m³/min tách rời không đủ để kết luận về năng lực của cả hệ thống. Với hệ thống công nghiệp từ 8HP trở lên, datasheet nên được xem như điểm bắt đầu cho khảo sát, không phải là thay thế cho dữ liệu tại điểm dùng. Trước khi so sánh báo giá, hãy xác định thiết bị nào cần khí, cần bao nhiêu, ở áp suất nào, khi nào xảy ra tải đỉnh và hệ thống xử lý khí có tạo tổn thất áp hay không. Cách đọc thông số kỹ thuật máy nén khí đúng là đối chiếu lưu lượng FAD tại áp suất cần dùng với nhu cầu thực tế, sau đó kiểm tra công suất động cơ, dải điều khiển, nguồn điện, điều kiện lắp đặt và cấu hình xử lý khí. Không nên chọn máy chỉ theo HP, cũng không so sánh hai giá trị m³/min khi chưa biết áp suất và điều kiện tham chiếu của chúng.

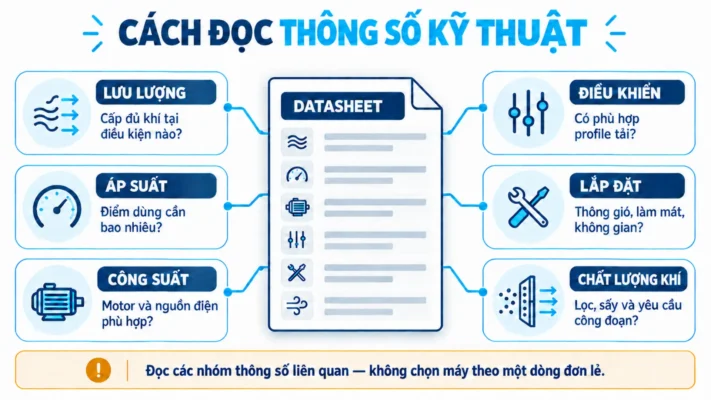

Sơ đồ các thông số kỹ thuật cần đọc trên datasheet máy nén khí — *Một datasheet cần được đọc theo nhóm thông số liên quan, không theo từng dòng độc lập.*

Table of Contents

Sáu nhóm thông số cần đọc cùng nhau

Một catalogue thường có nhiều dòng dữ liệu, nhưng người mua có thể bắt đầu bằng sáu nhóm sau. Mỗi nhóm trả lời một câu hỏi khác nhau: máy cấp được bao nhiêu khí, tại áp suất nào, đổi bao nhiêu điện năng, điều chỉnh theo tải ra sao, cần điều kiện lắp đặt gì và khí sau nén có phù hợp với công đoạn hay không.

Nhóm	Câu hỏi cần trả lời	Điểm dễ đọc sai
Lưu lượng	Máy cấp được bao nhiêu khí hữu ích tại áp suất yêu cầu?	So sánh m³/min hoặc CFM mà không biết FAD và điều kiện tham chiếu.
Áp suất	Điểm dùng xa nhất cần tối thiểu bao nhiêu áp?	Dùng áp suất tại máy thay cho áp suất còn lại tại điểm dùng.
Công suất	Motor cần bao nhiêu kW/HP và điện tiêu thụ được đánh giá thế nào?	Coi HP là lưu lượng hoặc là kết luận hiệu suất.
Điều khiển	Máy chạy fixed speed, load/unload hay VSD; có phù hợp profile tải?	Giả định VSD luôn tiết kiệm hơn trong mọi chế độ.
Lắp đặt	Nguồn điện, thông gió, làm mát, diện tích và độ ồn có phù hợp?	Chỉ chọn machine package mà bỏ qua điều kiện phòng máy.
Chất lượng khí	Công đoạn cần mức lọc, sấy và kiểm soát nước/dầu nào?	Suy ra chất lượng khí cuối chỉ từ loại máy nén.

Lưu lượng: ưu tiên FAD và điều kiện công bố

Lưu lượng có thể xuất hiện dưới dạng m³/min, L/min hoặc CFM. Đây là các đơn vị thể tích theo thời gian, nhưng hai máy không tự động tương đương chỉ vì có cùng đơn vị. Khi đọc thông số, cần hỏi giá trị đó là lưu lượng thực cấp ra hay một chỉ số khác, được công bố tại áp suất nào và quy về điều kiện tham chiếu nào. FAD (Free Air Delivery) thường hữu ích khi so sánh năng lực cấp khí, miễn là các điều kiện công bố đủ rõ. Một dây chuyền không dùng lưu lượng tối đa liên tục ở mọi thời điểm. Vì vậy, dữ liệu datasheet phải được đặt cạnh nhu cầu theo ca, mức dùng đồng thời, tải đỉnh ngắn và rò rỉ đã đo hoặc đã khảo sát. Nếu một hệ thống thiếu khí kéo dài, bình chứa chỉ có thể hỗ trợ một phần tải đỉnh ngắn; nó không tạo thêm năng lực nén liên tục. Muốn đi sâu cách quy đổi CFM, m³/min và cách lập demand profile, xem bài lưu lượng máy nén khí.

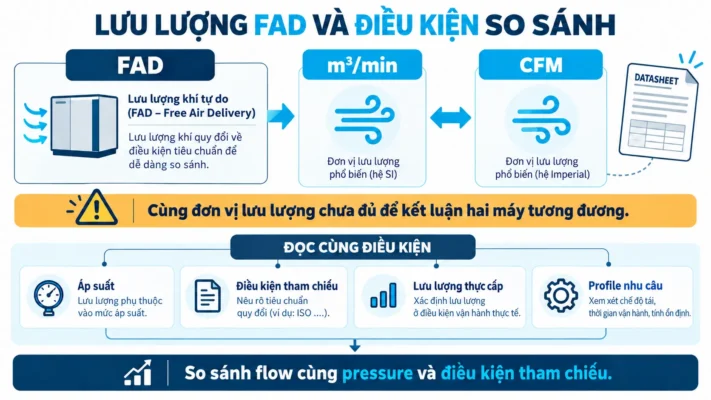

So sánh FAD CFM và m3 min khi đọc thông số máy nén khí — *Cùng một đơn vị lưu lượng chưa đủ để kết luận hai máy có năng lực tương đương.*

Áp suất: đọc tại điểm dùng, không chỉ tại đồng hồ máy

Áp suất làm việc là điều kiện để thiết bị sử dụng khí hoạt động ổn định, không phải mục tiêu để đặt cao càng tốt. Datasheet có thể ghi áp suất định mức hoặc dải áp suất của máy; phía nhà máy lại cần biết áp suất tối thiểu tại điểm dùng quan trọng trong điều kiện sản xuất. Chênh áp qua lọc, máy sấy, van, đường ống và thay đổi theo lưu lượng có thể làm hai giá trị này khác nhau đáng kể. Khi báo giá một máy ở áp suất cao hơn nhu cầu thực, cần làm rõ lý do. Nếu nguyên nhân là tổn thất ở tuyến phân phối hoặc phần tử xử lý khí, tăng setpoint có thể che mất điểm nghẽn thay vì giải quyết nó. Ngược lại, hạ áp suất chỉ nên thực hiện sau khi xác nhận thiết bị vẫn đủ áp trong điều kiện tải đại diện. Đọc thêm: Cách hiểu bar, PSI, áp suất định mức và áp suất tại điểm dùng.

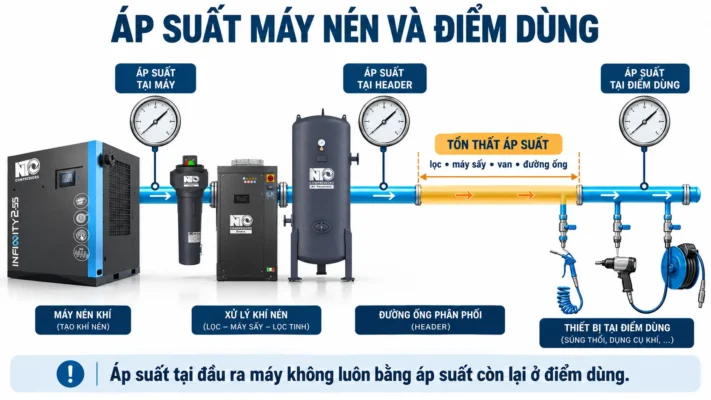

Sơ đồ áp suất tại máy nén và điểm dùng trong hệ thống khí nén — *Áp suất tại đầu ra máy không luôn bằng áp suất còn lại ở điểm dùng.*

Công suất kW và HP: là dữ liệu của motor, không phải lưu lượng

Công suất thường được ghi bằng kW hoặc HP. Đây là thông tin quan trọng để đánh giá nguồn điện, cấu hình motor, chi phí vận hành và quy mô thiết bị, nhưng không thay thế cho lưu lượng. Cùng một mức công suất có thể cho lưu lượng khác nhau theo áp suất, thiết kế đầu nén, tốc độ vận hành và hiệu suất tổng thể. Vì thế, không dùng quy tắc cố định kiểu “X HP luôn bằng Y m³/min”. Khi đánh giá điện năng, không nên suy từ kW nameplate sang hóa đơn điện mà không xem giờ chạy, trạng thái tải/không tải, dải điều khiển và nhu cầu khí. Với hệ nhiều máy, cách phối hợp máy cũng ảnh hưởng kết quả. VSD có thể phù hợp khi nhu cầu biến động và dải vận hành tương thích, nhưng không phải kết luận mặc định cho mọi tải nền ổn định. Đọc thêm: Công suất máy nén khí

Điều khiển, môi trường lắp đặt và cấu hình hệ thống

Một datasheet tốt không chỉ có flow, pressure và power. Cần xem loại điều khiển, số lần khởi động cho phép theo hướng dẫn của hãng, nguồn điện, nhiệt độ môi trường, yêu cầu thông gió hoặc nước làm mát, kích thước, khối lượng, mức ồn và không gian bảo trì. Đây là các điều kiện để thông số công bố có ý nghĩa trong phòng máy thực tế. Cũng cần tách máy nén khỏi hệ thống hoàn chỉnh. Máy sấy, bộ lọc, receiver, đường ống, van xả nước ngưng và điểm sử dụng có thể quyết định chất lượng khí, tổn thất áp và độ ổn định của sản xuất. Máy oil-free theo thiết kế buồng nén không tự động có nghĩa toàn bộ hệ thống không có dầu; yêu cầu chất lượng khí cuối cần được xác định theo công đoạn, nguồn khí, xử lý và đường ống.

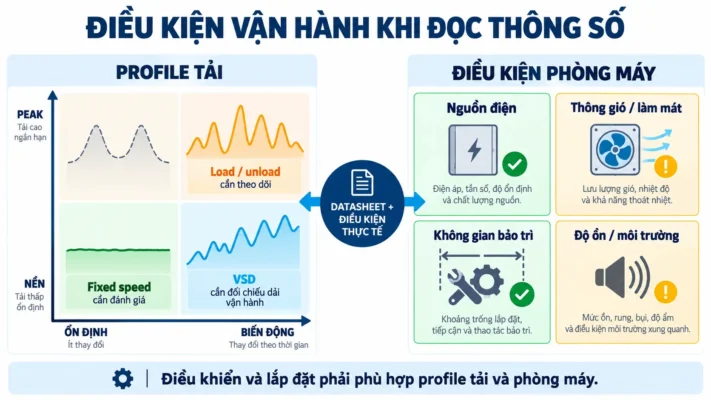

Ma trận điều khiển và điều kiện lắp đặt máy nén khí công nghiệp — *Thông số điều khiển và lắp đặt cần phù hợp với profile tải và điều kiện phòng máy.*

Ví dụ đọc một dòng báo giá mà không suy diễn quá mức

Giả sử báo giá nêu: 1,7 m³/min, 8 bar, 11 kW, điều khiển tốc độ cố định. Bốn số này chưa trả lời “máy có phù hợp không”. Người mua cần yêu cầu xác nhận: 1,7 m³/min là FAD hay giá trị khác; được công bố tại 8 bar và điều kiện nào; điểm dùng cần áp suất tối thiểu bao nhiêu; profile dùng khí có peak ngắn hay nhu cầu kéo dài; hệ thống có receiver, máy sấy, lọc và đường ống gây tổn thất áp ra sao; nguồn điện và điều kiện phòng máy có đáp ứng hay không. Nếu dữ liệu demand cho thấy tải nền ổn định gần mức công bố, quyết định sẽ khác với trường hợp dây chuyền có tải thay đổi theo ca. Nếu áp suất tại máy đủ nhưng thiết bị xa vẫn hụt áp, cần kiểm tra toàn tuyến thay vì vội nâng áp suất cài đặt.

Bảy lỗi thường gặp khi đọc thông số máy nén khí

Chọn theo HP trước rồi mới hỏi lưu lượng và áp suất.
So sánh CFM với m³/min nhưng không kiểm tra điều kiện tham chiếu.
Coi áp suất ghi trên máy là áp suất chắc chắn có tại mọi điểm dùng.
Đánh đồng công suất nameplate với mức điện tiêu thụ thực tế.
Chọn VSD chỉ vì kỳ vọng một mức tiết kiệm điện cố định.
Bỏ qua dryer, filter, receiver và đường ống khi so sánh machine package.
Dùng một tỷ lệ dự phòng chung thay cho tách riêng rò rỉ, tăng trưởng, duty và redundancy.

Góc nhìn NTMC khi review datasheet

Khi review thông số cho một hệ thống khí nén công nghiệp, NTMC nên bắt đầu bằng yêu cầu của dây chuyền: điểm dùng nào quan trọng, cần lưu lượng và áp suất nào, chất lượng khí nào, thời gian nào tải thay đổi và ranh giới nào cần đo. Sau đó mới đối chiếu thông số của máy, khả năng điều khiển, thiết bị xử lý và điều kiện lắp đặt. Cách làm này giúp phân biệt trường hợp cần đổi máy với trường hợp cần xử lý rò rỉ, pressure drop, điều khiển hoặc nhu cầu dùng khí không phù hợp. Nếu bản vẽ, catalogue hoặc báo giá chưa có đủ điều kiện công bố, bước phù hợp là yêu cầu datasheet đầy đủ và khảo sát thêm. Không nên cam kết lưu lượng, hiệu suất hay mức tiết kiệm khi chưa có profile tải và ranh giới đo rõ ràng. Liên hệ NTMC để trao đổi phạm vi khảo sát và đối chiếu thông số cho hệ thống khí nén công nghiệp.

FAQ về thông số kỹ thuật máy nén khí

Thông số nào quan trọng nhất khi chọn máy nén khí?

Không có một thông số duy nhất. Cần bắt đầu từ lưu lượng cần dùng tại áp suất yêu cầu, sau đó xem công suất, điều khiển, chất lượng khí và điều kiện lắp đặt.

FAD khác gì m³/min?

m³/min là đơn vị lưu lượng. FAD thường mô tả lượng khí hữu ích được quy về điều kiện tham chiếu. Khi so sánh, cần kiểm tra datasheet ghi giá trị nào và điều kiện công bố.

Công suất 15 kW có xác định được lưu lượng không?

Không theo một tỷ lệ cố định. Lưu lượng còn phụ thuộc áp suất, thiết kế đầu nén, tốc độ và điều kiện vận hành. Hãy xem lưu lượng công bố tại áp suất phù hợp.

Áp suất máy cao hơn có luôn tốt hơn không?

Không. Áp suất chỉ cần đủ cho điểm dùng sau các tổn thất trên tuyến. Áp quá cao có thể che pressure drop hoặc demand chưa được xử lý.

Máy biến tần có luôn tiết kiệm điện hơn không?

Không. Cần đánh giá profile tải, dải điều khiển, sizing và cách phối hợp nhiều máy. Tải nền ổn định có thể phù hợp với cấu hình khác.

Oil-free có nghĩa toàn bộ hệ thống không có dầu không?

Không. Oil-free liên quan thiết kế buồng nén; chất lượng khí tại điểm dùng còn phụ thuộc nguồn khí, thiết bị xử lý và đường ống.

Kết luận

Thông số kỹ thuật máy nén khí có giá trị khi được đọc như một hệ thống quan hệ: lưu lượng tại áp suất cần dùng, công suất và điều khiển theo profile tải, cùng điều kiện lắp đặt và yêu cầu chất lượng khí. Đừng dùng HP, một giá trị m³/min hay một claim tiết kiệm làm quyết định độc lập. Với nhà máy, bước đúng là đối chiếu datasheet với dữ liệu điểm dùng và phạm vi hệ thống trước khi chốt cấu hình. —
